脉冲袋式除尘器的工作原理

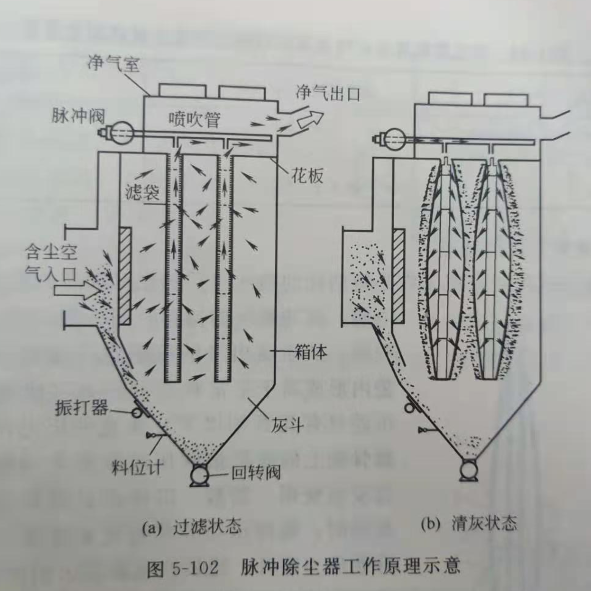

脉冲除尘器一般采用圆形袋，按含尘气流运动方向分为测进风、下进风两种形式。这种除尘器通常由上箱体（净气室）、中箱体、灰斗、框架以及脉冲喷吹装置等部分组成。

工作室含尘气体从箱体下部进入灰斗后，由于气流断面积突然扩大，流速降低，气流中一部分颗粒粗、密度大的尘粒在重力作用下，在灰斗内沉降下来；粒度细、密度小的尘粒进入袋滤室后，通过滤袋表面的惯性碰撞、筛滤等综合效应，使粉尘沉积在滤袋表面上。净化后的气体进入净气室由排气管经风机排出。

袋式除尘器的阻力值随滤袋表面粉尘层厚度的增加而增加。当其阻力值达到某一规定值时，应该进行反吹清灰。此时脉冲控制仪控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过脉冲阀经喷吹管上的小孔，向文氏管喷射出一股高速高压的引射气流，形成一股相当于引射气流体积若干倍的诱导气流，一同进入滤袋内，使滤袋内出现瞬间正压，急剧膨胀；使沉积在滤袋外侧的粉尘脱落，掉入灰斗，达到清灰目的。
